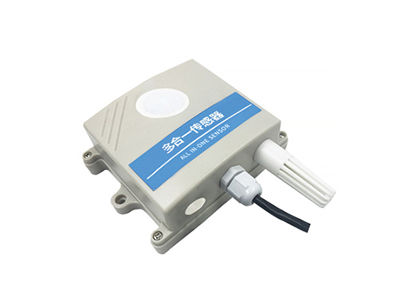

产品简介

　　氨气硫化氢二合一传感器采用专业测试氨气和硫化氢浓度传感器探头作为核心检测器件；具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远、价格适中等特点。欣仰邦S-NHHS产品采用高灵敏度的气体检测探头，信号稳定，精度高。具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。

主要参数

参数	技术指标
H₂S测量范围	0-100ppm/0-1000ppm
NH₃测量范围	0-100ppm/0-1000ppm/0-5000ppm
测量方式	电化学传感器
H₂S测量精度	≤读数的±3%(25℃)
NH₃测量精度	≤读数的±3%(25℃)
响应时间	一般小于15秒
质保期	主机质保2年，气体探头质保1年
波特率	2400/4800/9600
通讯端口	RS485
供电电源	12V-24V DC
耗电	≤0.15W（@12V DC , 25℃）
运行温度	-30-50℃（-20-40℃持续）
工作湿度环境	0-100%RH（15-95%RH）
工作压力范围	0.9-1.1atm
外形尺寸	110×85×44mm³

探头参数与选型

NH3

编号	探头类型	量程	分辨率 /可检测下限	寿命
100G	进口日本探头	100ppm	500ppb	>2年
100P	进口霍尼韦尔	100ppm	500ppb	>2年
1KG	进口日本探头	1000ppm	3ppm	>2年
5KG	进口日本探头	5000ppm	10ppm	>2年

H2S

编号	探头类型	量程	分辨率 /可检测下限	寿命
100P	进口霍尼韦尔	100ppm	100ppb	>2年
1KP	进口霍尼韦尔	1000ppm	1ppm	>2年

以上寿命均为温度23±3℃/湿度40±10%RH/浓度<5%最大量程的情况下的参考数值。

交叉干扰气体

NH3

检测气体	交叉灵敏度
氨气	100
一氧化碳	0
二氧化碳	0
氢气	0
氯气	0
二氧化硫	小于150
一氧化氮	0
硫化氢	小于300
二氧化氮	10
甲烷	0
乙醇	0
乙烯	0

交叉灵敏度指每100ppm的检测气体本传感器给出的浓度。表中仅列举部分气体，未在表中列举的气体亦可能有交叉灵敏度。
交叉灵敏度会有±30%的浮动，并可能随着传感器的寿命和批次变化而变化，因此不可以使用本传感器去测量其他交叉灵敏气体。

H2S

气体	浓度（ppm）	输出信号（相当于ppm H2S）
甲烷	500	≤0.1
氨气	100	≤0.1
硫化氢	25	≤0.1
一氧化碳	400	≤0.1
臭氧	5	5
二氧化硫	20	≤0.1
一氧化氮（NO）	50	0.2
氯气	10	≤0.1

表中仅列举部分气体，未在表中列举的气体亦可能有交叉灵敏度，上述表格仅以20PL型探头为例，其他探头交叉干扰请咨询技术支持。
交叉灵敏度会有±30%的浮动，并可能随着传感器的寿命和批次变化而变化，因此不可以使用本传感器去测量其他交叉灵敏气体。

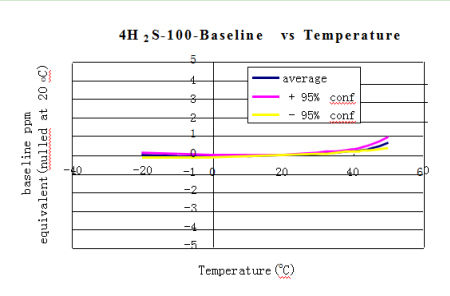

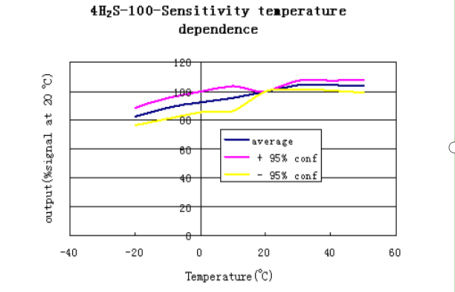

温度参数

通信协议

参数	内容
编码	8 位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校准	CRC冗长循环码
波特率	2400bps/4800bps/9600 bps 可设,出厂默认为 9600bps
编码	8 位二进制

数据帧格式定义

采用 Modbus-RTU 通询规约，格式如下：
初始结构>=4字节的时间
地址码= 1字节
功能码= 1字节
数据区= N字节
错误校验= 16位 CRC 码
结束结构>=4字节的时间
地址码：为变送器的地址，在通询网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能提示，本变送器只用到功能码 0x03（读取存器数据）。
数据区：数据区是具体通询数区，注意 16bits 数据高字节在前
CRC 码：二字节的校验码。
问询帧

地址码	功能码	寄存器起始地址	寄存器长度	校验码低位	校验码高位
1字节	1字节	2字节	2字节	1字节	1字节

应答帧

地址码	功能码	有效字节数	数据一区	第二数据区	第N数据区
1字节	1字节	1字节	2字节	2字节	2字节

寄存器地址

寄存器地址	PLC组态地址	内容	操作
0000H	40001	湿度(单位0.1%RH)	只读
0001H	40002	温度(单位0.1℃)	只读
0006H	40007	NH₃浓度(单位0.01ppm)	只读
0007H	40008	H₂S浓度(单位0.01ppm)	只读
0100H	40101	设备地址(0-252)	读写
0101H	40102	波特率(2400/4800/9600)	读写

通讯协议示例以及解释

读取设备地址0x01的NH₃值

问询帧

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x03	0x00,0x06	0x00,0x01	0x64	0x0B

应答帧(例如读到NH₃值为1.89ppm)

地址码	功能码	有效字节数	NH₃值	校验码低位	校验码高位
0x01	0x03	0x02	0x00 0xBD	0x78	0x35

NH₃：
00BD H(十六进制)=189=>NH₃=1.89ppm

读取设备地址0x01的温湿度值

问询帧

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x03	0x00,0x00	0x00,0x02	0xC4	0x0B

应答帧

地址码	功能码	有效字节数	湿度值	温度值	校验码低位	校验码高位
0x01	0x03	0x04	0x00 0xFE	0x00 0xAF	0xDB	0xBF

温度：
00AF H(十六进制)=175=>温度=17.5℃
湿度：
00FE H(十六进制)=254=>湿度=25.4%RH

读取设备地址0x01温湿度、NH₃浓度值

问询帧

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x03	0x00,0x00	0x00,0x07	0x04	0x08

应答帧

地址码	功能码	有效字节数	湿度值	温度值
0x01	0x03	0x0E	0x03 0x14	0x01 0x1B
8个无用字节		NH₃值	校验码低位	校验码高位
0x00…		0x00 0x28	0x50	0x3B

温度：
011B H(十六进制)=283=>温度=28.3℃
湿度：
0314 H(十六进制)=788=>湿度=78.8%RH
NH₃：
0028 H(十六进制)=40=>NH₃=0.4ppm

1.5 NH₃测量单位ppm与ug/m³换算

根据计算可以得一下换算关系，仅对于NH₃有效：
1ppm = 17/22.4=0.759mg/m³=759ug/m³
1ppb = 17/22.4=759ug/m³
根据计算可以得一下换算关系，仅对于H₂S有效：
1ppm = 34/22.4=1.518/m³=1518ug/m³
1ppb = 34/22.4=1.518ug/m³
以上计算均针对标准大气压下的情况。
