1. 产品介绍

1.1产品概述
S-SCZR噪声传感器是一款高精度的声音计量仪器，量程高达30dB~130dB，满足日常测量需求，广泛应用于家庭、办公、车间、汽车测量、工业测量等各种领域。
1.2功能特点
本产品采用高灵敏度的电容式麦克风，信号稳定，精度高。具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。
1.3主要技术指标

直流供电（默认）	10~30V DC
功率	0.4W
变送器电路工作环境	-20℃~+60℃，0%RH~95%RH （非结露）
通信接口	485通讯（modbus）协议波特率：2400、4800（默认）、9600 数据位长度：8位奇偶校验方式：无停止位长度：1位默认ModBus通信地址：1 支持功能码：03
参数设置	用提供的配置软件通过485接口进行配置
分辨率	0.1dB
测量范围	30dB~130dB
频率范围	20Hz~12.5kHz
响应时间	≤3s
稳定性	使用周期内小于2%
噪声精度	±0.5dB（在参考音准，94dB@1kHz）

1.4产品选型

RS-				公司代号
	ZS-			噪声变送器
		N01-		485接口输出

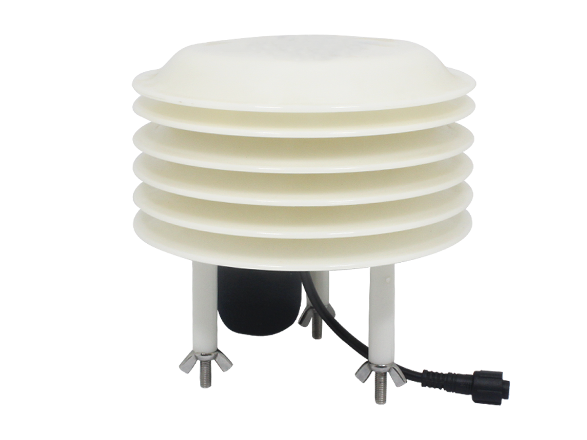

			BYH	百叶箱
			2	王字壳

2. 设备安装说明

2.1 设备安装前检查
设备清单：
■变送器设备1台
■安装螺丝2个（百叶箱）/自攻螺丝2个、膨胀塞2个（王字壳）
■合格证、保修卡、接线说明等
■USB转485（选配）
■485终端电阻（选配）
2.2 接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。
2.3 电气接线

	线色	说明
电源	棕色	电源正（10~30V DC）
电源	黑色	电源负
通信	黄色	485-A
通信	蓝色	485-B

4. 通信协议

4.1 通讯基本参数

编码	8位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校验	CRC（冗余循环码）
波特率	2400bit/s、4800bit/s、9600 bit/s可设，出厂默认为4800bit/s

4.2 数据帧格式定义
采用Modbus-RTU 通讯规约，格式如下：
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构 ≥4 字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
主机问询帧结构：

地址码	功能码	寄存器起始地址	寄存器长度	校验码低位	校验码高位
1字节	1字节	2字节	2字节	1字节	1字节

从机应答帧结构：

地址码	功能码	有效字节数	数据一区	第二数据区	第N数据区	校验码
1字节	1字节	1字节	2字节	2字节	2字节	2字节

4.3 寄存器地址

寄存器地址	PLC或组态地址	内容	操作
0000 H	40001	瞬时噪声值上传数据为真实值的10倍	只读

4.4 通讯协议示例以及解释
举例：读取设备地址0x01的噪声值
问询帧：

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x03	0x00 0x00	0x00 0x01	0x84	0x0A

应答帧：（例如读到当前噪声为71.3dB）

地址码	功能码	返回有效字节数	当前噪声值	校验码低位	校验码高位
0x01	0x03	0x02	0x02 0xC9	0x79	0x72

噪声计算：
当前噪声：02C9H(十六进制)= 713=> 噪声 = 71.3dB
